产品介绍

一、应用范围

WGB-870系列微机综合保护装置，主要应用于10kV及以下电压等级的电力系统中，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、厂用变保护测控装置、电动机保护测控装置。

二、装置特点

◆采用32位高性能嵌入式微机处理器，配置大容量的RAM和Flash Memory；利用SoC解决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高。

◆一体化金属全封闭机箱设计，防尘、抗腐、抗污能力强；

◆平台化整体机芯设计，维护更方便，极大降低了被保护对象的停运时间；

◆装置及操作电源灵活支持交、直流电源供（AC/DC220 V或AC/DC110 V）；

◆以太网和Rs485通讯模式，支持用户各种组网方式的需求；

◆强大的报文存储功能，可记录新的100次保护动作报告、100次各类事件报告及20次故障波形；

◆IEC-60870-5-103、Modbus通讯规约，方便装置接入DCS系统及其它厂家的自动化系统；

◆完善的硬件自检功能，准确定位硬件故障位置并给出告警信息；

◆自动化硬件测试平台及完善的软件测试系统，保证为用户提供高品质的产品。

◆中文图标式菜单设计，简单易懂，易学易用。

三、型号分类

WGB-870系列微机保护测控装置共包括如下3种子系列

WGB-871微机综合保护装置

WGB-876微机电压互感器监控装置

WGB-877微机备用电源自投装置

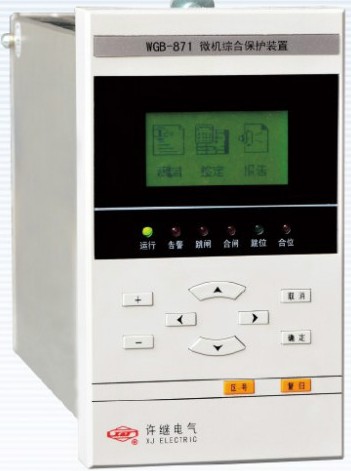

（一）WGB-871微机保护装置

WGB-871微机保护装置适用于10kV及以下变电站配电所，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、所用变保护测控装置、电动机保护测控装置。

线路保护测控装置适用于3~10kV的馈出线保护；

所用变保护测控装置适用于3～10kV电压等级的厂用变、所用变或接地变的保护；

电容器保护测控装置适用于10kV及以下变电站或配电所装设的并联电容器的保护；

电动机保护测控装置适用于3～10kV电压等级2000kW以下中小型异步电动机的保护。

装置具体保护配置详见下表：

注： 1）“√”表示该功能为标准配置。

2）“*”表示该功能为选配项目；如果需要该功能，需在订货时向供应商说明。

3）“√*”表示该功能为标准配置，也可根据用户需求进行取消；如果不需要该功能，需在订货时向供应商说明。

4）非电量特殊说明：线路装置标准配置无非电量保护，电容器标准配置1路非电量保护，厂用变及电动机标准配置2路非电量保护。如果需要，4种装置大均可以实现4路非电量保护，用户在订货时向供应商说明。

（二）WGB-876微机电压互感器监测装置

WGB-876微机电压互感器监控装置适用于10kV及以下电压等级，完成母线电压互感器监控及PT的并列和切换功能，配备TV并列及切换功能，I/II母低电压，I/II母过电压，I/II母接地，I/II母TV异常检测功能。

（三）WGB-877微机备用电源自投装置

WGB-877微机备用电源自投装置是功能完善的微机型备用电源自投装置，主要应用于10kV及以下各电压等级的进线开关、分段（桥）开关的自投中。
